- Исполнение: портальное
- Перемещение по осям: 2700х2500х600 мм
- Емкость магазина инструментов: 8 единиц
- Система ЧПУ: на выбор
- Производство Поволжский Станкостроительный завод
Базовая комплектация
| Исполнение: портальное |
| Перемещение по осям: 2700х2500х600 мм |
| Емкость магазина инструментов: 8 единиц |
| Система ЧПУ на выбор |
| Шпиндель с пневматическим зажимом инструмента |
| Сопла подачи СОЖ (расположены вокруг шпинделя) |
| Направляющие качения на оси |
| Пневматический пистолет для удаления стружки с детали и станка |
| Централизованная система смазки |
| 3-х цветный индикатор режимов работы станка |
| Портативный маховик для ручного управления |
| Бортовое ограждение зоны обработки |
| Комплект установочных опор |
| Освещение рабочей зоны |
| Электрошкаф с электрооборудованием |
| Трансформатор напряжения |
| Подготовка для подъема станка краном |
| Инструкция по программированию ЧПУ |
| Инструкция по эксплуатации |
Дополнительная комплектация
| Альтернативная система ЧПУ |
| 24 / 32 / 40 - позиционный инструментальный магазин с манипулятором |
| Оптические линейки |
| Поворотный стол (4-ая ось) |
| Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли |
| Контактные измерительные системы |
| Увеличение высоты портала (ось Z) |
| Зажимные приспособления |
| Комплект вспомогательного и режущего инструмента |
| Кабинетное ограждение |
| Устройство для сборки цанговых патронов |
| Цанговые патроны (переходники) |
| Цанги |
| Пакет безопасности для аварийного отключения сети включает: контроль напряжения с ускоренным торможением, источник бесперебойного питания (UPS) для системы ЧПУ |
| Стружкоуборник: 2 винтовых по бокам + 1 ленточный |
Входит в стоимость (на территории РФ):
- монтаж, пуско-наладка, запуск в обработку ваших деталей
- гарантия 18 месяцев, или 3000 часов (что наступит ранее)
- бесплатный приезд наших специалистов для проведения ТО через 6 месяцев, или 1000 часов работы (что наступит ранее)
Коротко об оборудовании
Подробнее
Назначение: Машиностроительные предприятия, судостроение, авиа- и автомобилестроение, инструментальное производство.

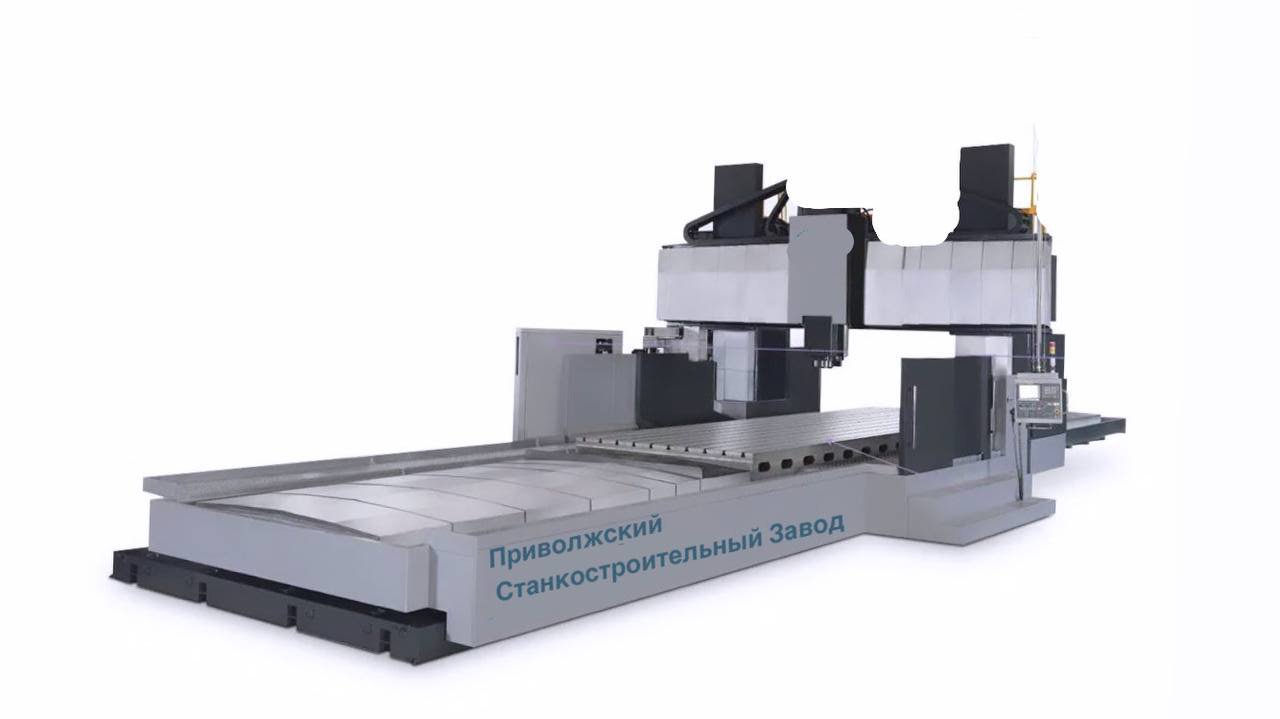

ПОРТАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК ПО МЕТАЛЛУ ПФ 2725 используется для скоростного резания стали, чугуна и сплавов других металлов.
Высокая угловая скорость шпинделя (опционально до18 тыс. об/мин) и значительный диапазон линейных подач позволяет производительно, с чистотой поверхности до 6-7 класса обрабатывать вязкие материалы: нержавейку, медь, латунные и бронзовые сплавы.
Образующаяся стружка собирается в ленточный стружкосборник (стандартная комплектация).
На производительность положительно влияет наличие быстрых перемещений холостого хода по всем осям станка.
Фрезерный обрабатывающий центр оснащен магазином инструмента (В БАЗЕ НА 8 ЕДЕНИЦ).
В базовой версии на фрезерный обрабатывающий центр установлена система ЧПУ Сименс 840D. Опционально может присутствовать система контроля вылета инструмента и система позиционирования и точных замеров детали.
Мы проектируем и производим промышленное оборудование в респ. Татарстан и отправляем портальные фрезерные станки с ЧПУ в другие города России и СНГ: Ростов-на-Дону, Нижний Новгород, Москва, Махачкала, Астрахань, Сочи, Якутск, Вологда, Кострома, Дзержинск, Южно-Сахалинск, Санкт Питербург, Тбилиси, Волгоград, Ашхабад, Крым, Калининград, Алма-Аты.
Портальный фрезерный станок с чпу - это оборудование без которого уже непредставить промышленное производство России.
Технические характеристики
Подробнее
| Станок | ПФ 2725 |
| Размер стола (Д х Ш), мм | 2700х2500 |
| Наибольшая нагрузка на стол, кг | 20000 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 400 |
| Подготовка в э/шкафу под 4ю ось | да |
| Поворотный стол | опция |
| Диаметр поворотного стола, мм | 500 |
| Класс точности станка | Н |
| Оси | |
| X/Y/Z Перемещение, мм | 2700/2500/600 |
| X/Y/Z тип направляющих | качения/качения/качения |
| X/Y/Z/ Скорость быстрых перемещений, м/мин | 15/15/10 |
| Скорость рабочей подачи, мм/мин | 1~10 000 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость позиционирования, мкм | ±2.5 |
| ШВП диаметр/шаг, мм | 40/10 |
| Шпиндельная бабка | |
| Мощность электродвигателя главного привода, кВт | до 9 |
| Вращающий момент на шпинделе (до 30 мин), Нм | 200 |
| Диапазон частот вращения шпинделя, об/мин | 40~8000 |
| Хвостовик инструмента | BT 40 (ВТ 50) |
| Емкость магазина инструмента, шт | 16 |
| Время смены инструмента, сек | 4,5 |
| Прочее | |
| Система ЧПУ | Siemens 828 |
| Система измерения вылета инструмента (опция) | опция |
| Система привязки заготовки, измерения детали (опция) | опция |
| Тип стружкосборника | 2 винтовых по бокам + 1 ленточный |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 300 |
| Максимальная потребляемая мощность станка, кВА | 40 |
| Габаритные размеры (Д х Ш х В), мм | 6700х3800х3900 |
| Масса нетто, кг (не более) | 46500 |
| Масса брутто, кг (не более) | 48500 |
Основные преимущества
Подробнее
- Сделано в России
- Высокая производительность
- Большой габарит и высокий вес обрабатываемой заготовки
- Удобный широкий рабочий стол с открытым доступом для кран-балки
- Высокая прочность элементов конструкции
- Высокие динамические характеристики обеспечиваются кинематикой и системой разгрузки
- Температурная стабильность на всех диапазонах вращения шпинделя
- Долговременная высокая точность
- Высокая надёжность
- Ограждение станка не препятствует манипуляциям с загрузкой-выгрузкой деталей и заготовок
Обрабатывающий центр с ЧПУ по металлу портального исполнения
Подробнее
Обрабатывающие центры с ЧПУ по металлу портального исполнения – это станки, позволяющие выполнять много операций с ЧПУ, на которых возможно проведение любой сложности обработок трёхмерных заготовок (из черных металлов, легированных сталей и цветных металлов). Инструмент меняется автоматически – это дает большую производительность. Могут иметь большое разнообразие обрабатывающих инструментов и обрабатывать даже очень крупные детали. На таких центрах производят различные виды обработок: чистовую, получистовую и черновую, а также фрезерование, нарезку резьбы, сверление, финишные работы и др.
Применяются портальные металлообрабатывающие центры с ЧПУ в областях автомобилестроения, двигателестроения, в строительстве, судостроении, авиационной и космической отраслях промышленности, а также многих других направлениях для технологических обработок любой степени сложности. Один обрабатывающий центр может заменить до 10 обычных универсальных станков.
Портальные фрезерные центры с ЧПУ могут быть двух типов - смотреть подробнее >>>
